Zapisnik za puštanje u pogon – dizalice topline

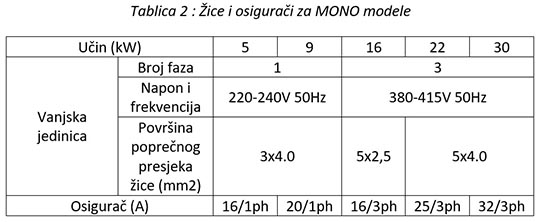

9. Pomoćni električni grijač (IBH) HPe2/4CM:

DANE

10. Pomoćni izvor topline (AHS):

DANE

11. Vanjski osjetnik:

DANE

12. Recirkulacija PTV:

DANE

13. Dodatni el.grijač PTV:

DANE

14. 3-putni preklopni ventil:

DANE

15. Akumulacijski spremnik:

DANE

16. Hidraulička skretnica:

DANE

WiFi upravljanje (dodatna oprema - HPnet300CM)

Ugrađena oprema (HPnet300CM) za WiFi upravljanje
DANE

KRUGOVI GRIJANJA

17a. 1.KRUG
DANE

17b. 2.KRUG
DANE

17c. 3.KRUG
DANE

Hidraulički sustav

18. Povezati cijevi sustava vode s dizalicom topline
DANE
19. Provjeriti da li je sustav napunjen vodom (min.1bar)
DANE

20. Provjeriti nepropusnost sustava
DANE

21. Odzračiti sustav
DANE
21.a.Volumen vode u sustavu

21.b.Tlak vode u sustavu

21.c Dodatna ekspanzijska posuda:
POSTOJINEMA JE

21.d Antifriz:
POSTOJINEMA GA

21.e Caleffi ventil, iz serije 108, protiv smrzavanja vode u sistemu:
UGRAĐENNIJE UGRAĐEN

Regulacija

22. Spojiti panel
DANE

23a. Ažuriranje firmver-a: Upravljačka jedinica
DANE

23b. Ažuriranje firmver-a: Panel
DANE

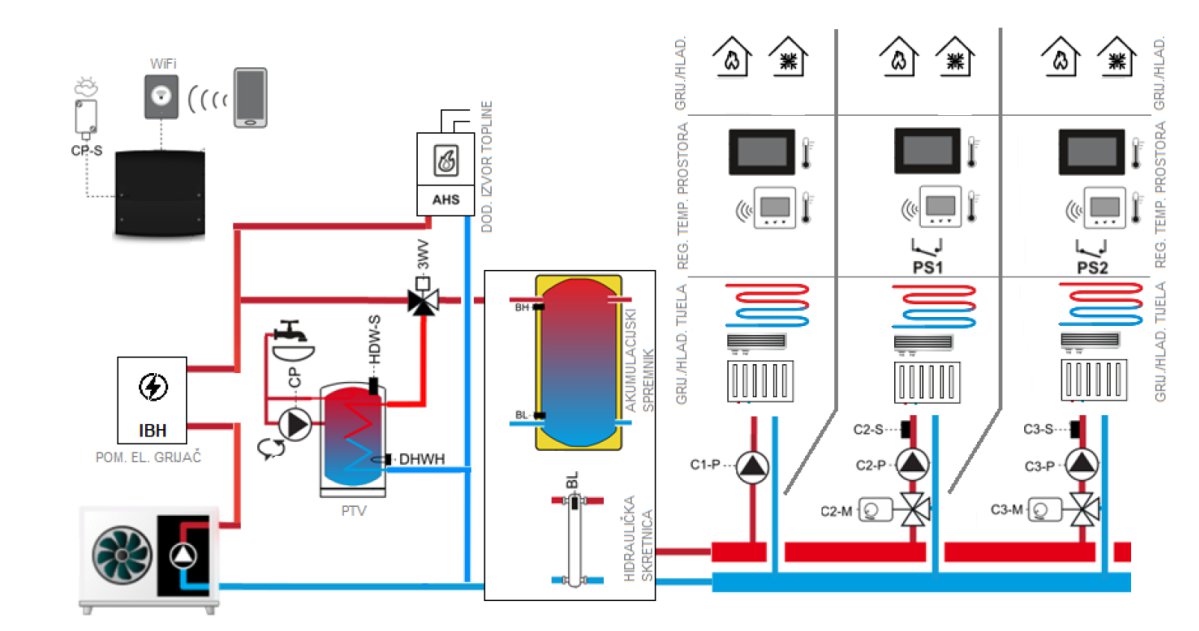

24. Odabir hidrauličke sheme
AKUMULACIJSKI SPREMNIKHIDRAULIČKA SKRETNICA

25. Osjetnik vanjske temperature
DANE

26. Hlađenje
DANE

27. Minimalna zadana temperatura akumulacijskog spremnika ili hidrauličke skretnice

28. Postavke PTV-a

Volumen PTV-a

Temperatura PTV-a

Napomene:
- u krugu 1 moguće je imati direktni krug grijanja, ali je na regulaciji potrebno odabrati ventilokonvektore ili radijatore.
- ako se krug grijanja koristi i za hlađenje potrebno ga je odabrati
- Ukoliko su ugrađeni ventilokonvektori s miješajućim ventilom i motornim pogonom potrebno je odabrati podno grijanje i koristiti grafiku ventilokonvektora.

29. Potrebno je odabrati i način regulacije za pojedini krug grijanja:

Krug 1: Fiksna temperaturaVanjska temperatura
Krug 2: Fiksna temperaturaVanjska temperatura
Krug 3: Fiksna temperaturaVanjska temperatura

30. Upisati vrijeme otvaranja troputnog miješajućeg ventila:

Napomena: vrijeme otvaranja može se pronaći na nazivnoj pločici miješajućeg ventila:

Krug 2:
Krug 3:

31. Napraviti ručni test komponenti:
DANE

32. Modul za dodatna 2 kruga HPx2kCM (DODATNA OPREMA):
DANE

33. Spojiti potrebne osjetnike, motore, pumpe, termostate te dodatnu opremu na upravljačku jedinicu:
DANE

34. Upisati parametre za grijanje i hlađenje:

T1-temperatura polaza:

T2-temp. radnog medija-kapljevina:

T2B- temp. radnog medija-plin:

TW_in - temp. povrata vode:

TW_out - temp. polaza vode:

T3 - temp. zračnog izmjenjivača:

T4 - Vanjska temp.:

Tp temp.izlaza kompresora:

Th temp.ulaza kompresora:

Predaja sistema korisniku

35. Prema zahtjevu stranke namjestiti željene temperature, odabrati način rada, postaviti uklopna vremena:
DANE

36. Upoznati stranku s tehničkim uputama za korištenje i održavanje dizalice topline:
DANE

37. Napomene uz puštanje u pogon:

38. Pustio u pogon:

39. Stranka:

PROVJERITE SVE UPISANE VRIJEDNOSTI I NASTAVITE DALJE NA PREDAJU ZAPISNIKA:

DALJE

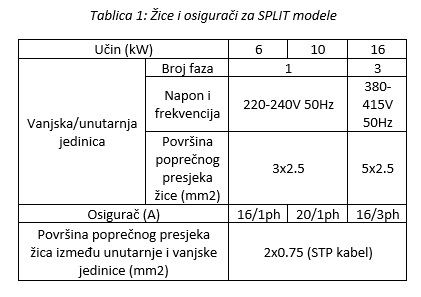

9. Pomoćni električni grijač (IBH) HPe2/4CM:

DANE

9.a Snaga grijača:
2kW4kW6kW
9.b Omogućen pomoćni el. grijač (IBH) kod split modela (oznaka -EH u nazivu unutarnje jedinice):
DANE

10. Pomoćni izvor topline (AHS):

DANE

11. Vanjski osjetnik:

DANE

12. Recirkulacija PTV:

DANE

13. Dodatni el.grijač PTV:

DANE

14. 3-putni preklopni ventil:

DANE

15. Akumulacijski spremnik:

DANE

16. Hidraulička skretnica:

DANE

WiFi upravljanje (dodatna oprema - HPnet300CM)

Ugrađena oprema (HPnet300CM) za WiFi upravljanje
DANE

KRUGOVI GRIJANJA

17a. 1.KRUG
DANE

17b. 2.KRUG
DANE

17c. 3.KRUG
DANE

18. Povezati cijevi sustava vode s unutrašnjom jedinicom dizalice topline:
POVEZANONIJE POVEZANO
19. Napuniti sustav vodom:
NAPUNJENONIJE NAPUNJENO
20. Provjeriti nepropusnost sustava:
DANE
21. Odzračiti sustav:
DANE
22. Volumen vode u sustavu:

23. Tlak vode:

24. Pretlak ekspanzijske posude:

25. Dodatna ekspanzijska posuda:
POSTOJINEMA JE

Važno: Radnim medijem smije rukovati samo serviser s položenim ispitom za obavljanje djelatnosti prikupljanja, provjere propuštanja, ugradnje i održavanja ili servisiranje opreme i uređaja koji sadrže tvari koje oštećuju ozonski sloj ili fluorirane stakleničke plinove

26. Cijevima povezati vanjsku (SHPAO) i unutarnju (SHPAI ili SHPAI...-EH) jedinicu:
POVEZANONIJE POVEZANO
27. Izvršiti vakumiranje cijevi radnog medija:
IZVRŠENONIJE IZVRŠENO
28. Ispitati nepropusnost cijevi/izvršiti tlačnu probu cijevi radnog medija:
IZVRŠENONIJE IZVRŠENO
29. Izvršiti vakuumsko sušenje:
IZVRŠENONIJE IZVRŠENO
30. Dužina freonskih cijevi od vanjske do unutarnje jedinice:

31. Izvršiti punjenje sustava radnim medijem:
NADOPUNJENONIJE NADOPUNJENO

Napomene: Nadopunu sustava radnim medijem potrebno je napraviti ako je cjevovod radnog medija između vanjske i unutarnje jedinice dizalice topline duži od 15m kod dizalica topline SPLIT s radnim medijem R32.
Količinu potrebnog plina izračunati kako je opisano u Tehničkim uputama (Tablica: Dodatno punjenje radnim medijem).

Regulacija

22. Spojiti panel
DANE

23a. Ažuriranje firmver-a: Upravljačka jedinica
DANE

23b. Ažuriranje firmver-a: Panel
DANE

24. Odabir hidrauličke sheme
AKUMULACIJSKI SPREMNIKHIDRAULIČKA SKRETNICA

25. Osjetnik vanjske temperature
DANE

26. Hlađenje
DANE

27. Minimalna zadana temperatura akumulacijskog spremnika ili hidrauličke skretnice:

28. Postavke PTV-a

Volumen PTV-a

Temperatura PTV-a

Napomene:
- u krugu 1 moguće je imati direktni krug grijanja, ali je na regulaciji potrebno odabrati ventilokonvektore ili radijatore.
- ako se krug grijanja koristi i za hlađenje potrebno ga je odabrati
- Ukoliko su ugrađeni ventilokonvektori s miješajućim ventilom i motornim pogonom potrebno je odabrati podno grijanje i koristiti grafiku ventilokonvektora.

29. Potrebno je odabrati i način regulacije za pojedini krug grijanja:

Krug 1: Fiksna temperaturaVanjska temperatura
Krug 2: Fiksna temperaturaVanjska temperatura
Krug 3: Fiksna temperaturaVanjska temperatura

30. Upisati vrijeme otvaranja troputnog miješajućeg ventila:

Napomena: vrijeme otvaranja može se pronaći na nazivnoj pločici miješajućeg ventila:

Krug 2:
Krug 3:

31. Napraviti ručni test komponenti:
DANE

32. Modul za dodatna 2 kruga HPx2kCM (DODATNA OPREMA):
DANE

33. Spojiti potrebne osjetnike, motore, pumpe, termostate te dodatnu opremu na upravljačku jedinicu:
DANE

34. Upisati parametre za grijanje i hlađenje:

T1-temperatura polaza:

T2-temp. radnog medija-kapljevina:

T2B- temp. radnog medija-plin:

TW_in - temp. povrata vode:

TW_out - temp. polaza vode:

T3 - temp. zračnog izmjenjivača:

T4 - Vanjska temp.:

Tp temp.izlaza kompresora:

Th temp.ulaza kompresora:

Predaja sistema korisniku

35. Prema zahtjevu stranke namjestiti željene temperature, odabrati način rada, postaviti uklopna vremena:
ODRAĐENONIJE ODRAĐENO

36. Upoznati stranku s tehničkim uputama za korištenje i održavanje dizalice topline:
STRANKA JE UPOZNATANIJE ODRAĐENO

37. Napomene uz puštanje u pogon:

38. Pustio u pogon:

39. Stranka:

PROVJERITE SVE UPISANE VRIJEDNOSTI I NASTAVITE DALJE NA PREDAJU ZAPISNIKA:

DALJE
